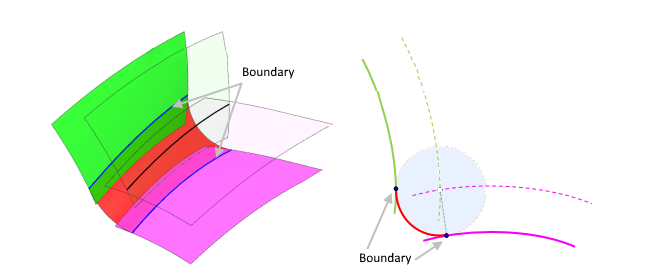

Граница скругления

В формате Parasolid XT это вспомогательная (конструкционная) поверхность blend_bound, заданная неявно так, что она пересекает соответствующую опорную поверхность скругления вдоль искомой граничной линии и ортогональна и скруглению, и этой поверхности вдоль неё. Собственной параметризации она не имеет и на практике представляется кривой пересечения, поэтому в нашей модели создаётся как кривая. Опорная поверхность, которой соответствует граница, выбирается индексом Boundary — это surface[1 − Boundary] из пары опорных поверхностей скругления Blend.

CreateBlendBound(ID, Blend: string; Boundary: integer) — граница скругления: кривая, вдоль которой поверхность скругления (см. Поверхность скругления) касается одной из своих опорных поверхностей.

• ID — идентификатор создаваемой сущности;
• Blend — идентификатор поверхности скругления (ID из CreateBlendedSurface, см. Поверхность скругления);
• Boundary — индекс опорной поверхности скругления (0 или 1).
