Режим детали
Область применения.
Режим Детали позволяет импортировать модели, создавать детали из геометрических примитивов и размещать их в лотках.
Импорт.
Нажмите здесь, чтобы развернуть...
Позволяет загрузить 3D-модель изделия.

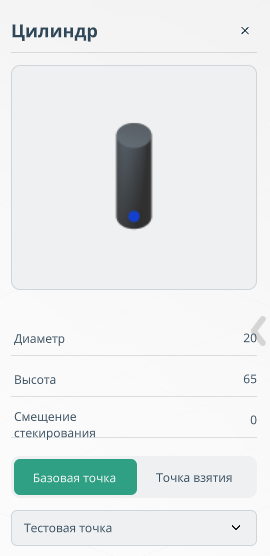

Тип. Цилиндр, Коробка или 3D-модель.
Пользовательский файл. Позволяет выбрать свою 3D-модель.
Смещение стекирования. Определяет взаимное положение деталей при укладке друг на друга:
Значение = 0: детали размещаются друг на друге без перекрытия.
Значение > 0: задаёт глубину вставки для соединяемых деталей (например, в механизмах типа LEGO это будет высота соединяющего цилиндра).
Базовая точка задаёт опорную точку для размещения детали в лотке. Точка взятия определяет положение инструмента при захвате детали.
Можно создавать неограниченное количество базовых точек и точек взятия;
Каждая точка поддерживает редактирование, удаление и переименование;
Координаты можно вводить вручную или выбирать с помощью взаимодействия с моделью;
Отображение захвата помогает задать точку взятия, показывая положение инструмента относительно детали.
Название точки. Позволяет присвоить имя существующей точке.
Добавить / удалить точку. Кнопка + создаёт новую точку, а кнопка − удаляет выбранную точку из списка.
Список точек. Позволяет выбрать сохранённую точку по имени. Переключатели Базовая точка и Точка взятия определяют, с каким типом точек вы работаете.
X, Y, Z задают координаты точки, а угловые параметры — её ориентацию.
Добавить деталь.
Фильтр по лотку.
Позволяет выбрать конкретный лоток для работы.
Список деталей.
Отображает список деталей для перемещения и позволяет их редактировать.
Нажмите здесь, чтобы развернуть...
При выборе детали в списке открывается панель, в которой можно:
Просмотреть название модели;
Редактировать модель;
Удалить модель;
Просмотреть базовые точки и точки взятия;
Повернуть модель (предпросмотр).
Особенности работы.

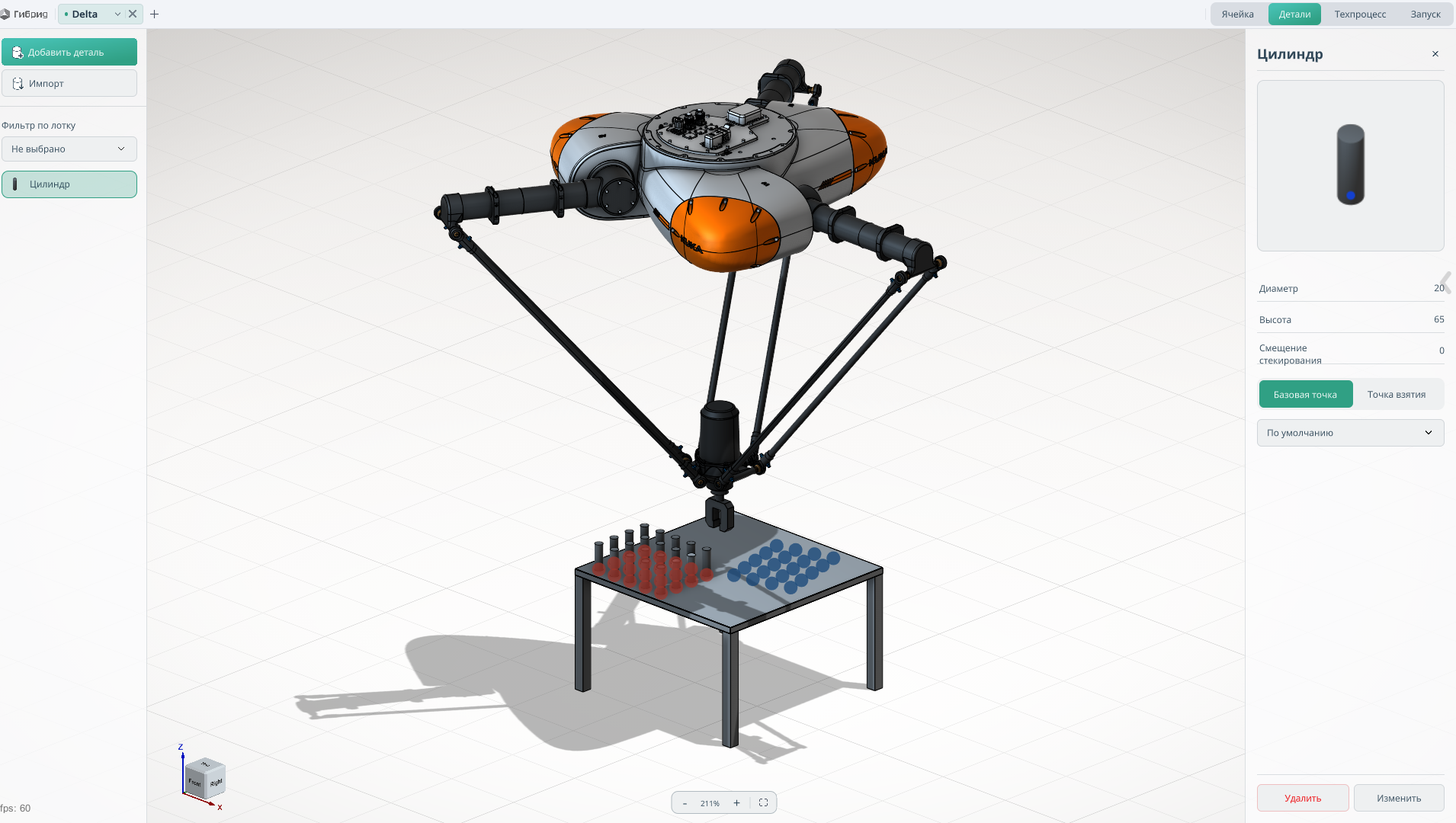

В этом режиме можно разместить детали в исходных позициях в лотках.
Нажмите здесь, чтобы развернуть...

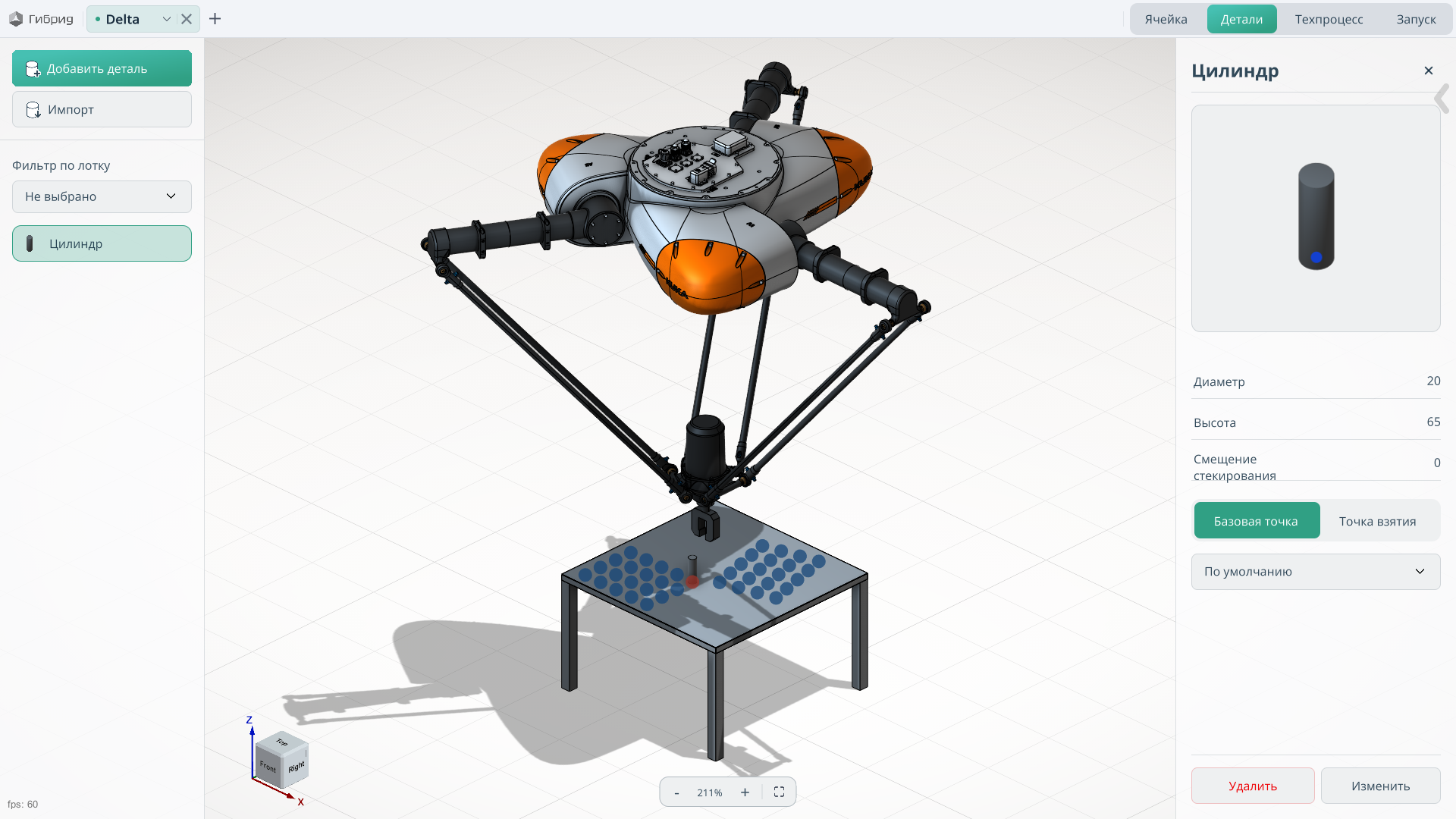

Размещение деталей в лотке.
Выберите необходимую деталь в дереве деталей.
В графическом окне щёлкните левой кнопкой мыши по точке размещения в лотке.
Выбранная деталь появится в указанной позиции.
Точка, в которой установлена деталь, изменяет цвет, обозначая занятую позицию.
Чтобы удалить деталь, щёлкните по занятой ею точке размещения.

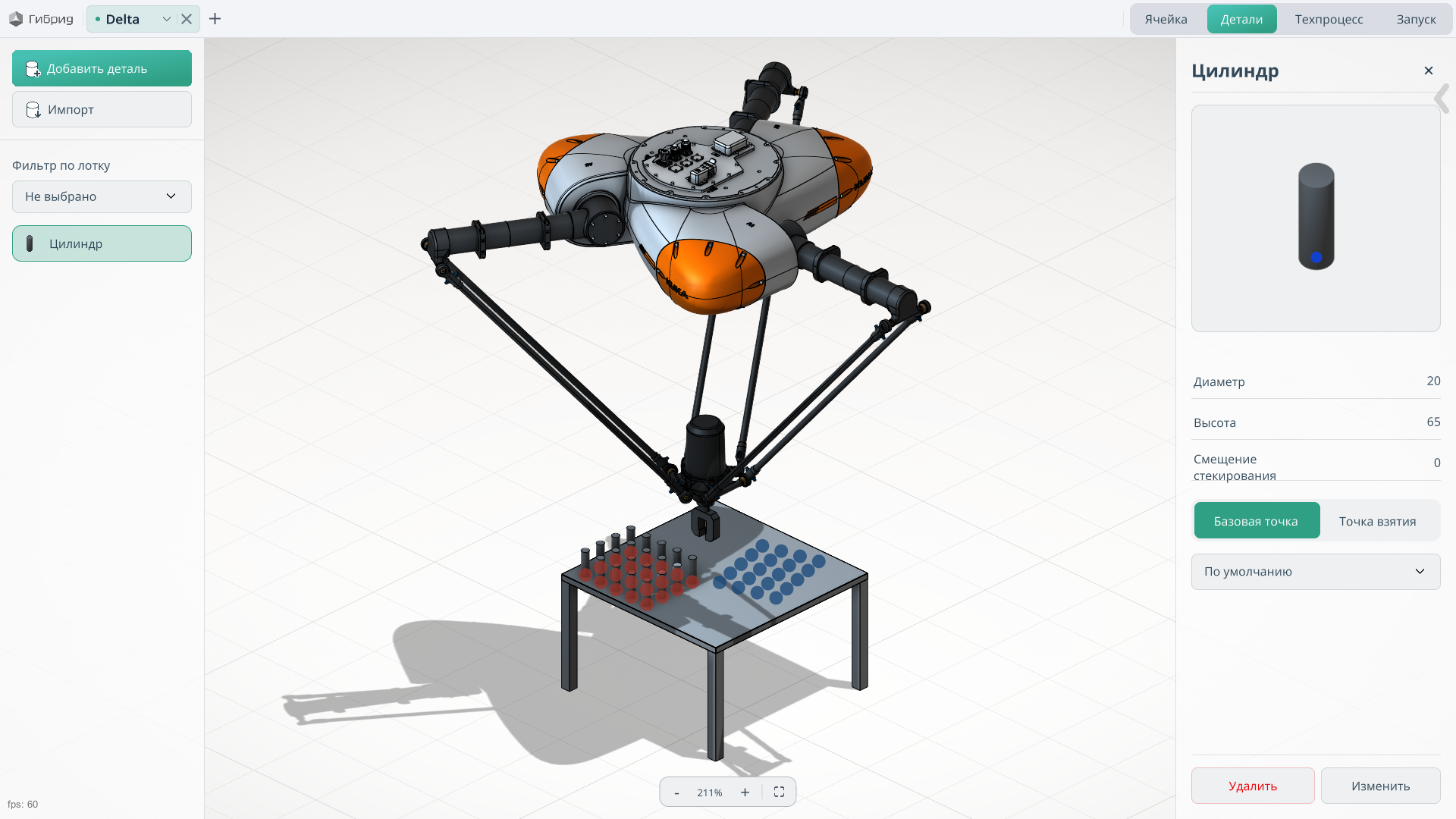

Чтобы заполнить лоток, нажмите и удерживайте левую кнопку мыши на одной из его точек. В появившемся диалоговом окне подтвердите размещение детали во всём лотке.
Аналогичный принцип применяется при удалении деталей из лотка.
