Главное окно системы

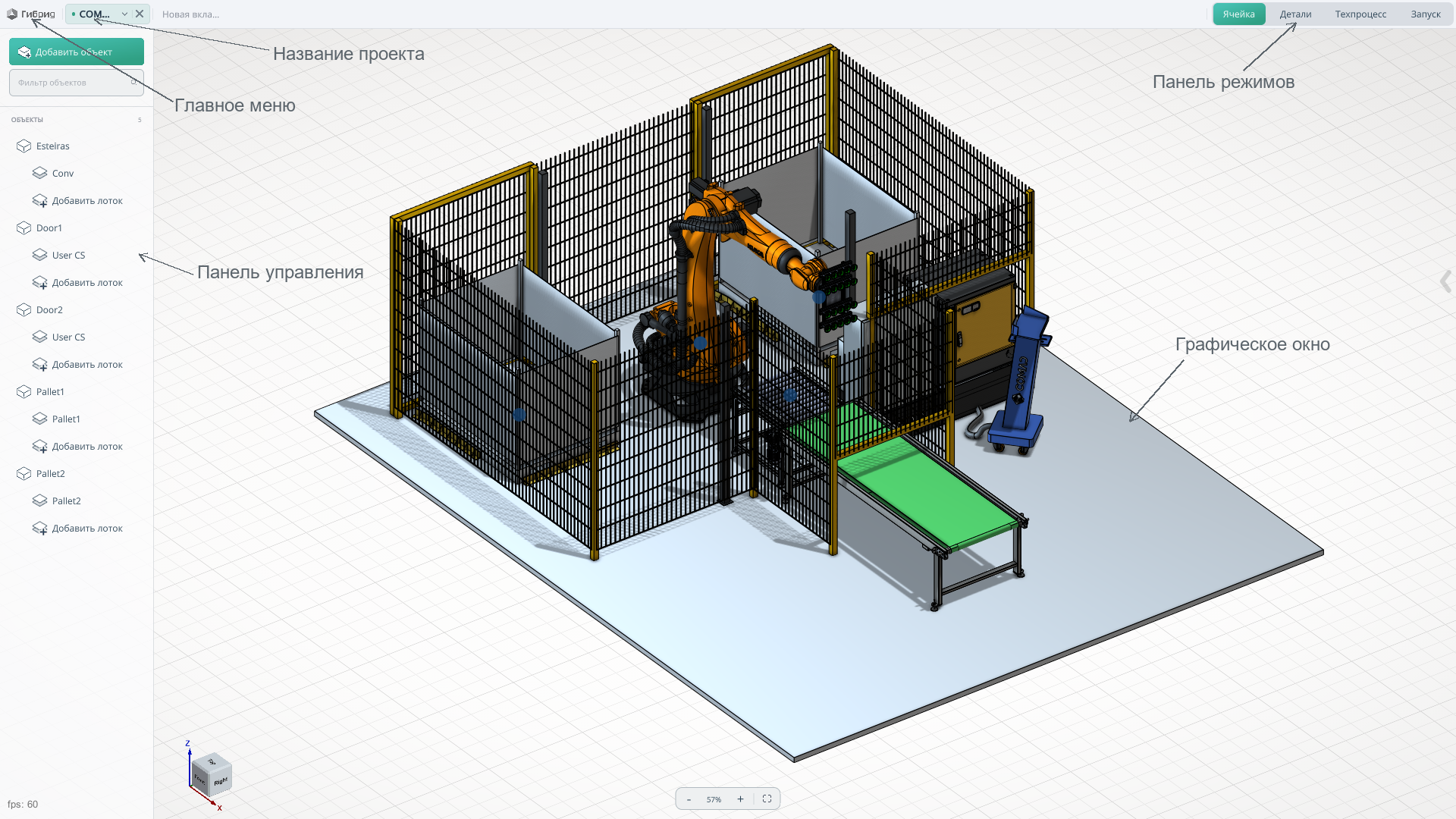

Основные области главного окна

Панель режимов. Расположена в правом верхнем углу окна и позволяет последовательно переходить от настройки роботизированной ячейки к выполнению программы. Доступны режимы Ячейка, Детали, Техпроцесс и Запуск. Подробнее о панели режимов.

Панель управления. Её содержимое зависит от выбранного режима: дерево механизмов, список моделей деталей или структура программы с командами перемещения робота. На иллюстрации показан список объектов и лотков в режиме Ячейка.

Главное меню. Открывается нажатием на логотип Гибрид в левом верхнем углу окна. Содержит команды работы с проектом, включая сохранение, экспорт и переход к настройкам проекта. Подробнее о главном меню.

Название проекта. Отображается на вкладке в верхней части окна. Поле названия позволяет задать имя проекта с помощью клавиатуры.

Графическое окно. Основная рабочая область, в которой отображаются роботизированная ячейка, детали, траектории и другие элементы проекта.
