Передача инструмента из Инструментальных сборок АСКОН

Инструментальную сборку собирают в Инструментальных сборках АСКОН, а СПРУТКАМ получает из неё готовый инструмент. Работу начинают из СПРУТКАМ: он открывает Инструментальные сборки АСКОН в браузере и сообщает им, для какого проекта нужен инструмент.

Два сценария

В меню утилит есть два пункта, и различаются они тем, куда попадёт инструмент:

  • Инструменты АСКОН: запустить — инструмент добавляется в инструменты проекта. Операцию для него технолог выбирает сам, позже.
  • Инструменты АСКОН: выбрать инструмент — инструмент дополнительно назначается текущей операции дерева технологии. Пункт требует выбранной операции: если операция не выбрана, СПРУТКАМ сообщит об этом и не откроет браузер.

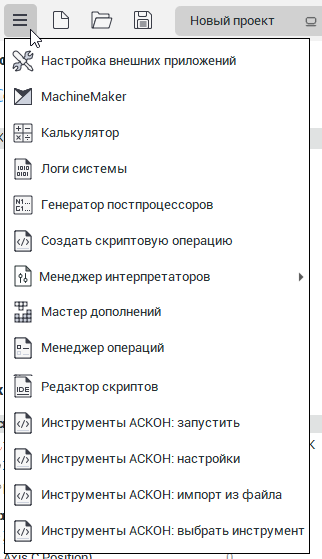

Пункты меню утилит

Порядок работы

  1. Откройте проект. Если проект выгружен в ЛОЦМАН:PLM, СПРУТКАМ сообщит Инструментальным сборкам АСКОН, о каком проекте речь, и подбор инструмента будет вестись в его контексте.
  2. Для назначения инструмента операции выберите операцию в дереве технологии.
  3. Откройте меню утилит и выберите нужный пункт — Инструменты АСКОН: запустить либо Инструменты АСКОН: выбрать инструмент.
  4. В открывшемся окне браузера подберите или соберите инструментальную сборку и передайте её в СПРУТКАМ.
  5. Дождитесь окончания передачи. Конвертация одной сборки занимает около двадцати секунд, всё это время показывается окно с ходом работы.

В результате инструмент появляется в инструментах проекта, а СПРУТКАМ открывает окно инструментов с выделенным новым инструментом, чтобы результат был виден сразу.

За один раз можно передать несколько инструментальных сборок — все они попадут в инструменты проекта. Назначение операции при этом недоступно: у операции инструмент один.

Повторная передача той же сборки

Если та же инструментальная сборка передаётся повторно (например, после её изменения), СПРУТКАМ заменяет ранее полученный инструмент, а не добавляет копию. При замене сохраняются номер инструмента, его идентификатор и привязка к операциям, поэтому обновление сборки не требует заново расставлять инструмент по операциям.

Инструмент, созданный вручную или полученный из другого источника, при этом не затрагивается.

Если проект не выгружен в ЛОЦМАН:PLM, передача всё равно работает: Инструментальные сборки АСКОН откроются без привязки к проекту.
